DTM架构

我们先简单介绍一个完整的分布式事务,大家了解了分布式事务的过程后,再详细介绍DTM的架构。

分布式事务过程

假设我们要进行一个跨行转账,A转给B30元,因为A、B不在同一个数据库,无法通过本地事务解决,因此使用了SAGA分布式事务来解决这个问题,下面是一个成功的SAGA事务(更多SAGA详情,参考SAGA)的时序图:

saga_normal

整个全局事务分为如下几步:

  1. 用户定义好全局事务所有的事务分支,包括action/compensate,然后提交给DTM,DTM持久化全局事务信息后,立即返回
  2. DTM取出第一个事务分支,这里是TransOut,调用该服务,该服务成功返回
  3. DTM取出第二个事务分支,这里是TransIn,调用该服务,该服务也成功返回
  4. DTM已完成所有的事务分支,将全局事务的状态,修改为已完成

在理解了上述的这个时序图的基础上,我们来看dtm的架构

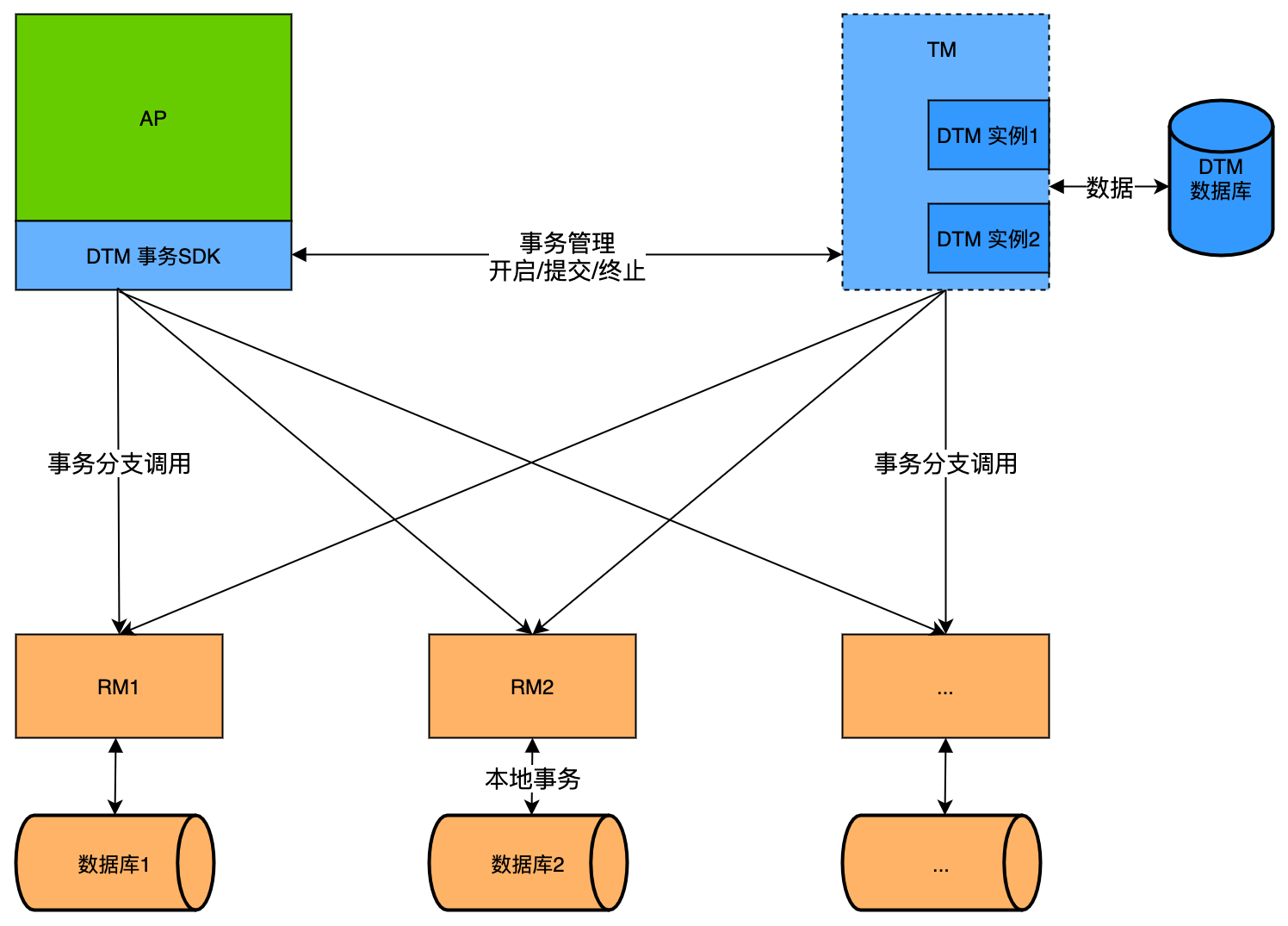

DTM架构图

arch

整个DTM架构中,一共有三个角色,分别承担了不同的功能

  • RM-资源管理器:RM是一个应用服务,负责管理全局事务中的本地事务,他通常会连接到一个数据库,负责相关数据的修改、提交、回滚、补偿等操作。例如在前面的这个SAGA事务中,步骤2、3中被调用的TransIn,TransOut服务都是RM,业务上负责A、B账户余额的修改
  • AP-应用程序:AP是一个应用服务,负责全局事务的编排,他会注册全局事务,注册子事务,调用RM接口。例如在前面的这个SAGA事务中,发起步骤1的是AP,它编排了一个包含TransOut、TransIn的全局事务,然后提交给TM
  • TM-事务管理器:TM就是DTM服务,负责全局事务的管理,每个全局事务都注册到TM,每个事务分支也注册到TM。TM会协调所有的RM,将同一个全局事务的不同分支,全部提交或全部回滚。例如在前面的SAGA事务中,TM在步骤2、3中调用了各个RM,在步骤4中,完成这个全局事务

这里的角色划分中,有时候一个服务可能会同时承担AP和RM的功能,例如后续讲到的嵌套TCC情况。

跨语言特性

dtm本身由Go编写,他提供了多语言分布式事务的支持,为什么DTM支持了多语言,而其他的分布式事务框架,目前未看到多语言支持呢?

目前看到其他框架中,在SDK层的设计里,都比较重,包括的逻辑多,还有部分框架在SDK层实现了自定义的XA协议,因此整个SDK很重,拓展到更多语言,需要大量大量的工作。

而在上述DTM的架构中,SDK是AP中的蓝色部分,他在设计之初,定位就是很薄的一层,主要功能就是调用HTTP/gRPC协议通信,加上一些ID生成等。对于一门新语言,开发一个简单可用的SDK,一般只需要几十行到几百行的代码。目前dtm-labs下,已经有多门语言的SDK了,详情参见多语言SDK

高可用

在上述这个架构中,TM不是单点,而是一个服务集群。集群由多个dtm实例进程构成,多个dtm实例访问一个共享的高可用数据库(可以选Redis/Mysql/Postgres)。

几乎所有的云厂商都会提供高可用的数据库,几乎所有要求业务高可用的公司内部,都会有高可用的数据库,因此将dtm对接到一个高可用数据库是毫无困难的。

在实际的生产部署中,DTM是多实例的,连接的共享存储是高可用的,因此不存在单点,从而提供了高可用的DTM服务。

多进程同时轮询

全局事务的运行过程中,可能出现各种网络错误,导致全局事务无法一次完成,需要定时重试。

DTM(默认配置下)会在每个进程实例中,去轮询超时需要处理的全局任务。为了保证上述高可用多进程部署中,一个超时任务不会被多个实例同时取出,dtm使用了类似乐观锁的机制,保证一个任务只会被一个dtm实例取出。

  • DB存储引擎: 采用update ... set owner=..., time=... where ... 这种方式,因为update的原子性,能够保证一条记录只被一个实例更新
  • Redis存储引擎: 采用lua脚本原子操作,保证一条记录只被一个实例取出

当然极端情况下,还是有可能出现这个任务被两个进程取出,这个时候由于每个分支的结果是幂等的,所以最终不会影响结果的正确性。

术语

DTM在分布式事务的理论与实践中,常常会提到一些专业术语,下面定义这些术语:

  • 事务分支:我们把每个服务管理的全局事务组成部分,称为事务分支,例如前面的转账,分为转出和转入两个事务分支
  • 分支操作:每个事务分支,在SAGA、XA、TCC等事务模式下,会有多个操作,例如转出事务分支,包括正向操作TransOut和TransOutCompensate
  • 本地事务:转出事务分支中的正向操作,通常会开启一个事务,对余额进行扣减,我们将数据操作的这个事务,称为本地事务
  • GID:全局事务ID,用于标记全局事务,必须唯一。该ID可以采用UUID生成,也可以使用业务上的ID,例如订单ID等

接口协议

目前dtm只支持http和grpc协议,以及在这基础上的部分微服务协议。由于分布式事务涉及分布式协作,某些参与者可能出现暂时不可用或者返回500等异常情况是不可避免的。这些暂时不可用和500,与业务上的失败有非常大的区别。

接口错误与业务失败

例如前面的转出金额操作,如果遇见暂时不可用,或者500,此时不应当认为转账失败,而进行回滚。

有个dtm的用户,在未使用分布式事务的旧系统中,曾经遇到过这类事故,起因是开发人员在调用发红包后,因为调用超时,认为发红包失败,没有扣减用户的余额,但是当红包服务恢复正常后,发现红包已发出,这就导致了金额错误,造成了事故。

因此进行分布式事务开发时,切记 接口返回错误 不等于 业务失败

对于上述的 ”暂时不可用“ 及 ”500“,DTM 会进行重试。而对于成功或失败等确定的结果,则会更新分布式事务的进度。

dtm系统中,调用分支事务的服务,有四种结果:

  • SUCCESS: 表示成功
  • FAILURE: 表示失败,这个失败是指确定的失败结果,不需要重试。例如子事务因转账余额不足而失败,dtm服务因为事务已完成不允许再次提交等
  • ONGOING: 表示未完成,还在正常进行中,此时dtm服务器需要采用固定间隔重试,而不是指数退避算法重试
  • 其他: 表示临时错误,采用指数退避算法重试,避免出现故障或者bug,导致大量重试,导致负载过高

ONGOING

DTM 引入了一个特殊的结果 ONGOING,当 DTM 收到这个返回值时,认为这个子事务操作还在正常进行中,还未完成,需要进行重试。假如你需要预定旅游出行的机票,第三方可能需要1个小时才能够确认机票预定的结果,那么应用可以指定分布式事务的重试间隔时间,并在未获得确定结果时,返回 ONGOING,这样 DTM 会按照固定间隔时间重试。详情可以参见 SAGA

下面分别说明 HTTP 和 gRPC 中,如何表示含义明确的三种结果

HTTP

  • SUCCESS: 状态码 200 StatusOK
  • FAILURE: 状态码 409 StatusConflict
  • ONGOING: 状态码 425 StatusTooEarly

gRPC

  • SUCCESS: 状态码 OK
  • FAILURE: 状态码 Aborted
  • ONGOING: 状态码 FailedPrecondition

以上 HTTP 和 gRPC 的几个结果定义,对于云原生上的重试策略是友好兼容的,默认情况下,如果微服务配置了重试策略,那么对于其他结果(通常为 HTTP 502 或者 gRPC Unavailable)会进行重试,而确定的结果,则不会被云原生上的重试策略重试。

接口协议变更

dtm的接口协议在 1.10.0进行了变更升级,升级的同时保持了与旧版本的兼容,详情参见升级指南

与XA DTP模型异同

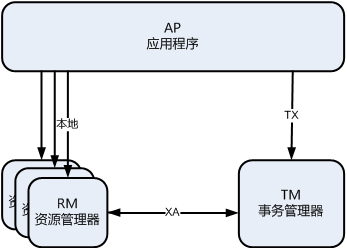

DTM的架构和角色,与X/Open XA的DTP模型一致,RM、AP、TM担当的功能都是一致的,只是将XA的DTP模型拓展到了服务/微服务架构上。

DTM对比了其他事务框架的角色划分和DTP的角色划分,认为DTP在总体架构,依旧能够适用于跨服务这种分布式事务形式,因此保留了AP、RM、TM的划分

xa-dtp

主要区别如下:

  • TM不再是单点,而是集群部署,本身就具备高可用。原先2PC中的单点问题,就被集群化的dtm实例+共享的高可用存储解决了。这其中没有复杂的选举过程,而是依赖云服务上提供的高可用共享存储引擎(云服务商户进行故障重新选举,用户不用关心)
  • RM不是直接的数据库,而是服务,服务的与他背后数据库交互。TM与RM服务交互,而不会与数据库直接交互
  • AP不是直接的本地程序,而是服务,他对RM的访问,是通过网络的api请求,而不是本地SDK调用。

小结

DTM的整体架构具备高可用,易扩容等特点,复杂性都在内部解决,暴露给用户的是非常简单易上手的形式。
